杰发AC784X在汽车电子后视镜中的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：唐飞 Shiner Tang

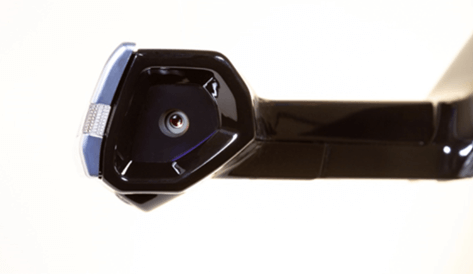

汽车电子后视镜（CMS）作为替代传统光学镜片的智能化解决方案，正逐步成为提升行车安全与交互体验的关键部件。在这一技术演进中，杰发科技的车规级微控制器AC78406凭借其高性能、高可靠性和丰富的外设资源，成为驱动电子后视镜系统的理想大脑。
一、电子后视镜的核心挑战与技术需求
电子后视镜需实时处理多路摄像头数据、动态调节背光、支持复杂环境下的低延迟显示，并满足严苛的车规安全标准。其核心需求包括：
- 实时数据处理：高分辨率图像处理需强大的算力支撑；
- 功能安全：需符合ASIL-B及以上等级，确保系统失效可控；
- 环境适应性：在-40℃至125℃温度范围及振动条件下稳定运行；
- 能效与集成度：低功耗设计，同时驱动多区域背光及通信模块。

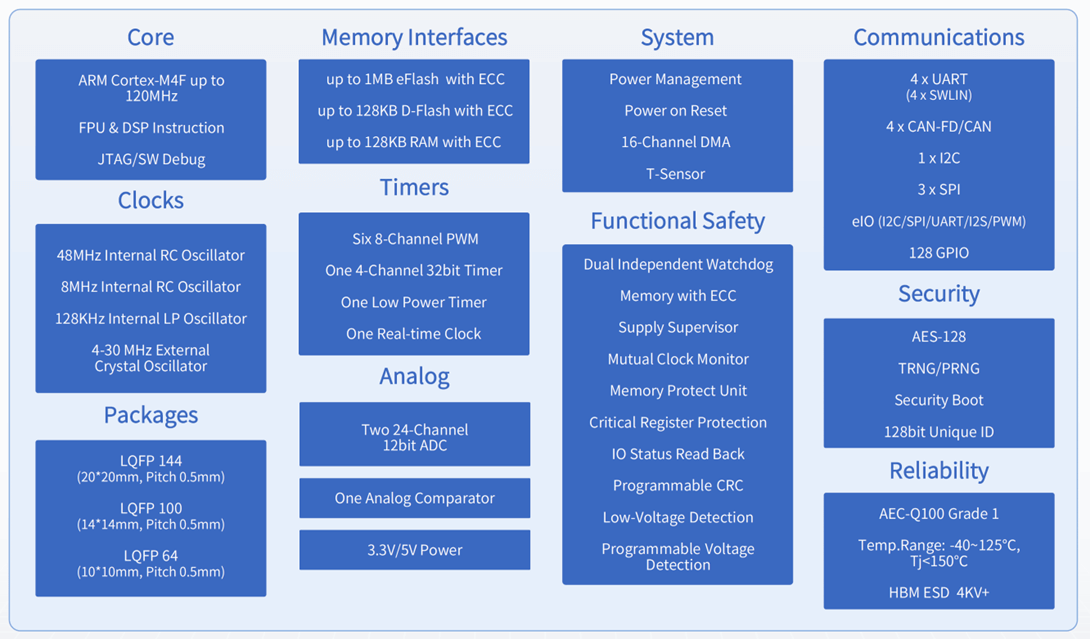

二、AC784X的关键特性与适配性分析
杰发科技AC784X基于ARM Cortex-M4F内核，主频高达120MHz，集成DSP指令集与浮点单元（FPU），为实时图像处理提供算力基础。其车规级设计完美契合电子后视镜需求：
车规认证与功能安全
- 通过AEC-Q100 Grade 1认证，适应汽车电子环境可靠性要求；
- 符合ISO 26262 ASIL-B标准，内置安全机制（如ECC内存、安全启动）保障系统失效可控。
高性能存储与外设资源
- 双Bank Flash设计（1MB PFlash + 128KB DFlash）：支持OTA远程升级，便于功能迭代。
丰富接口扩展能力
- 4路CAN-FD：实现与车身网络的高速数据交互（如摄像头原始数据、告警信号）；
- 6组8通道PWM：精准控制Mini LED背光分区调光，提升强光下的显示对比度；
- 48通道ADC：支持光照传感器、温度监测等多路模拟信号采集。
低功耗与实时响应
- 5级电源管理模式（如低速运行、停止模式），功耗低至微安级；
- 16通道DMA引擎释放CPU负载，确保图像传输与显示零延迟。

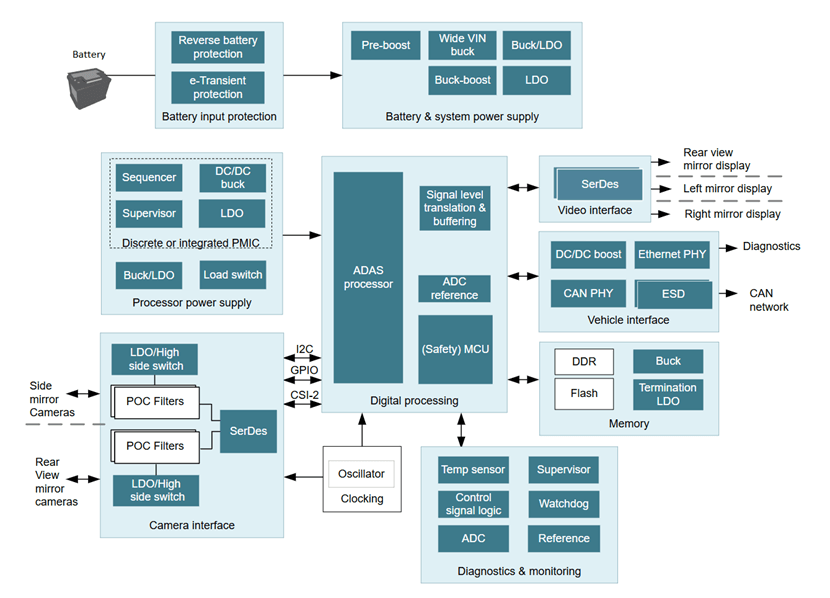

三、在电子后视镜中的典型应用场景
场景1：多摄像头数据融合处理
AC78406通过高速SPI接口（支持25MHz）连接图像处理器，同步获取环视摄像头数据，并利用M4F内核的DSP能力进行图像拼接与畸变校正，输出到显示屏。其124KB ECC SRAM确保大帧缓存数据完整性。
场景2：Mini LED背光动态调节
采用Richtek RTQ8306驱动芯片（与AC78406通过SPI通信），实现36通道LED分区控光。例如：
- 夜间行车时自动降低强光区域亮度，避免驾驶员眩目；
- 隧道场景下快速提升暗部细节，增强视野清晰度。
场景3：安全冗余与故障诊断
- 内置CRC校验模块实时监测数据完整性；
- 结合硬件看门狗（WDG）与电压监控（LVD），在电源波动时触发安全状态切换；
- 通过CAN-FD上报故障码（如摄像头断开、LED短路），支持快速诊断。
>>>>
