圣邦微SGM2046在智能手表中的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：陈海东 TOM CHEN
背景概述
随着移动技术的发展，许多传统的电子产品也开始增加移动方面的功能，比如过去只能用来看时间的手表，现今也可以通过智能手机或家庭网络与互联网相连，显示来电信息、Twitter和新闻feeds、天气信息等内容。
这种新手表可被称作智能手表，某些已经上市销售，某些还处于样品测试阶段。这类产品主要是为消费者在不方便使用智能手机的情况下使用而设计的，比如正在骑自行车或手上提满了东西的时候，根据使用人群的不同，智能手表的种类和功能也不同。
智能手表，作为现代科技与时尚设计的完美结合，已经逐渐成为了人们日常生活中不可或缺的智能设备之一。它不仅具备传统手表的时间显示功能，更融入了健康监测、信息提醒、移动支付等多种智能化特性，为用户带来了更加便捷、高效的生活体验。
圣邦微SGM2046在智能手表中的应用案例
在智能手表项目中，客户需要一颗超小型的LDO芯片，要求超低功耗，并且最好是一颗国产的，客户供电部分采用了锂离子电池供电，电池电压4.2V，给客户推荐了一颗圣邦微的SGM2046系列的LDO做降压，降压至3.3V给外部传感器供电，工作时的电流需求500mA以上，另外一颗降压至1.8V给MCU供电，电流要求100mA以内。SGM2046是一款超小型封装的LDO，尺寸只有0.8mm*1.2mm，非常适合小型化产品的应用，并且SGM2046系列待机功耗非常低，小于1μA，又有超高电源抑制比，因此可更长时间使用于小型化低功耗设备。

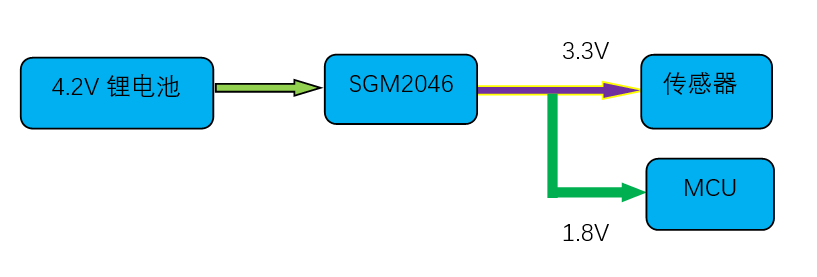

▹系统应用框图：
SGM2046系列技术参数和应用电路
SGM2046是一款采用CMOS工艺设计的超高电源抑制比（PSRR）、快速瞬态响应、低噪声和低压差线性稳压器，能够提供1.2A的输出电流。其工作输入电压范围为0.5V至5.5V，偏置电源电压范围为2.5V至5.5V，可调输出电压范围为0.5V至3.3V。该器件的其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。此外，SGM2046还具备自动放电功能，可在关断状态下快速放电。
SGM2046采用绿色WLCSP-0.8×1.2-6B-B封装，其工作温度范围为-40℃至+125℃。

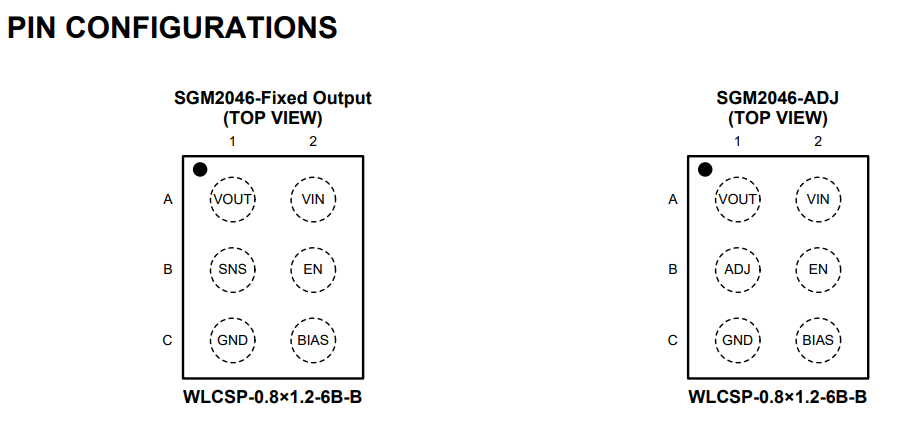

▹SGM2046引脚示意图：

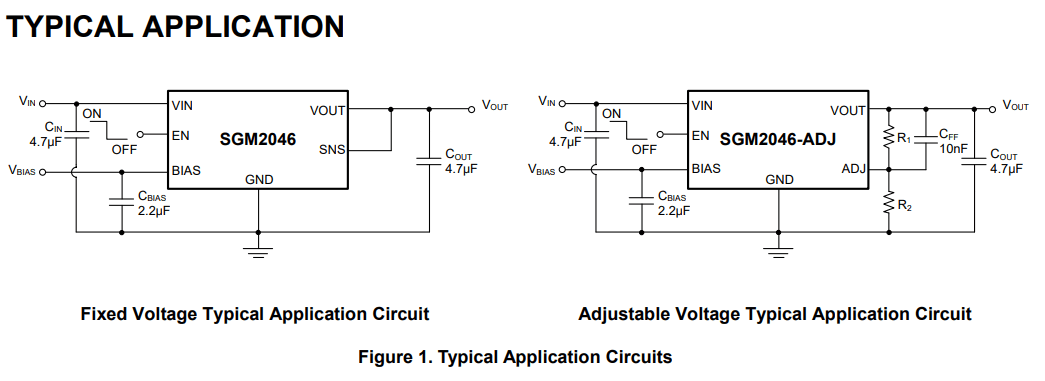

▹典型应用电路:
SGM2046的产品特性
- Input Supply Voltage Range: 0.5V to 5.5V
- Bias Supply Voltage Range: 2.5V to 5.5V
- Adjustable Output Voltage Range: 0.5V to 3.3V
- Output Voltage Accuracy: ±0.8% at +25℃
- High PSRR: 68dB (TYP) at 1kHz
- Low Dropout Voltage: 60mV (TYP) at 1.2A
- Low Bias Input Current: 35μA (TYP)
- Very Low Bias Input Current in Shutdown: < 1μA
- Low Noise: 29μVRMS (TYP)
- Fast Load Transient Response
- Output Current Limit
- Stable with Small Case Size Ceramic Capacitors
- Thermal Shutdown Protection
- Logic Level Enable Input for ON/OFF Control
- -40℃ to +125℃ Operating Temperature Range
- Available in a Green WLCSP-0.8×1.2-6B-B Package
应用领域
- Portable Equipment
- Smartphone
- Industrial and medical Equipment
