拓尔微在智能门锁中应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：黄修铜 Tanner Huang
背景概述

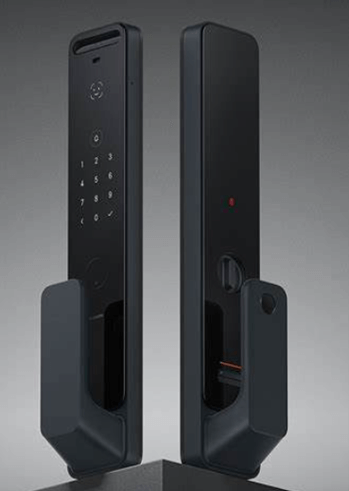

智能门锁是以生物识别、物联网、加密技术为核心的新型门禁系统，通过无钥匙化操作、远程智能控制、全场景智能联动三大核心能力，重构了家庭安防从被动防御到主动守护的底层逻辑，成为智能家居时代连接物理空间与数字身份的关键枢纽。
智能门锁的工作原理可以概括为三个关键环节：身份识别系统，通过指纹、密码、NFC、人脸识别等多种方式对用户身份进行验证，识别正确身份信息后，系统会生成开锁信号；控制单元， MCU为核心，配以存储器、时钟、按键等电子元器件，接收识别系统信号，验证通过后发出开锁指令；执行机构，电机接收控制单元的指令后，带动锁芯转动，实现开锁、上锁动作。

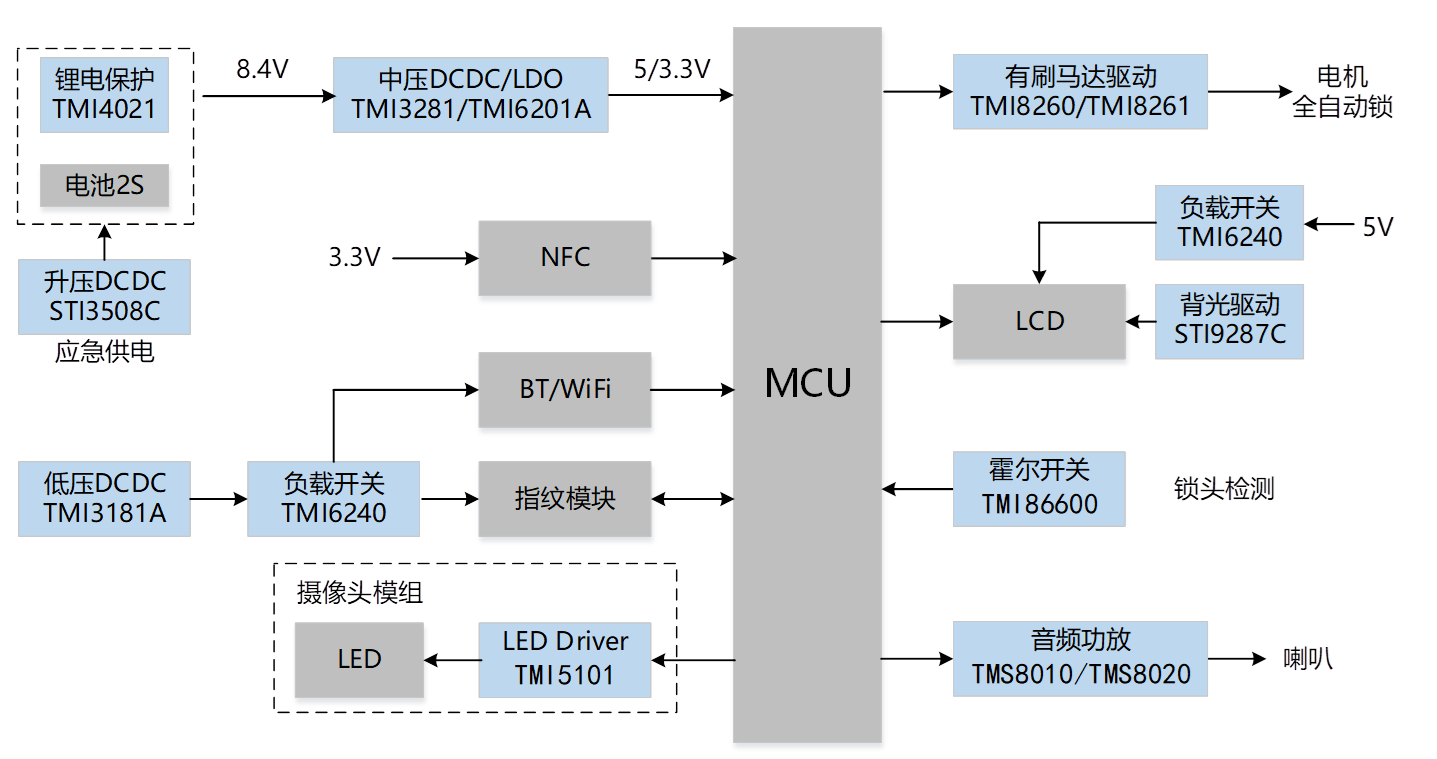

拓尔微在智能门锁中应用

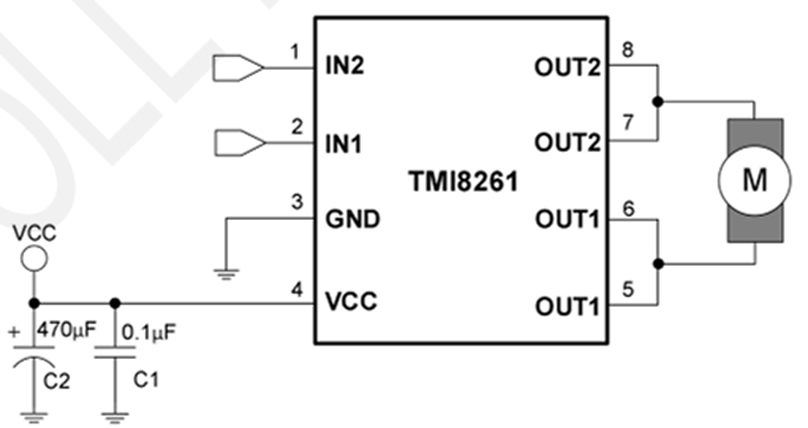

(1) TMI8261有刷马达驱动
- 单通道H桥马达驱动器
- 电压范围3-18V
- 8A峰值输出，5A持续输出能力
- Rdson：63-65mΩ
- 故障保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)

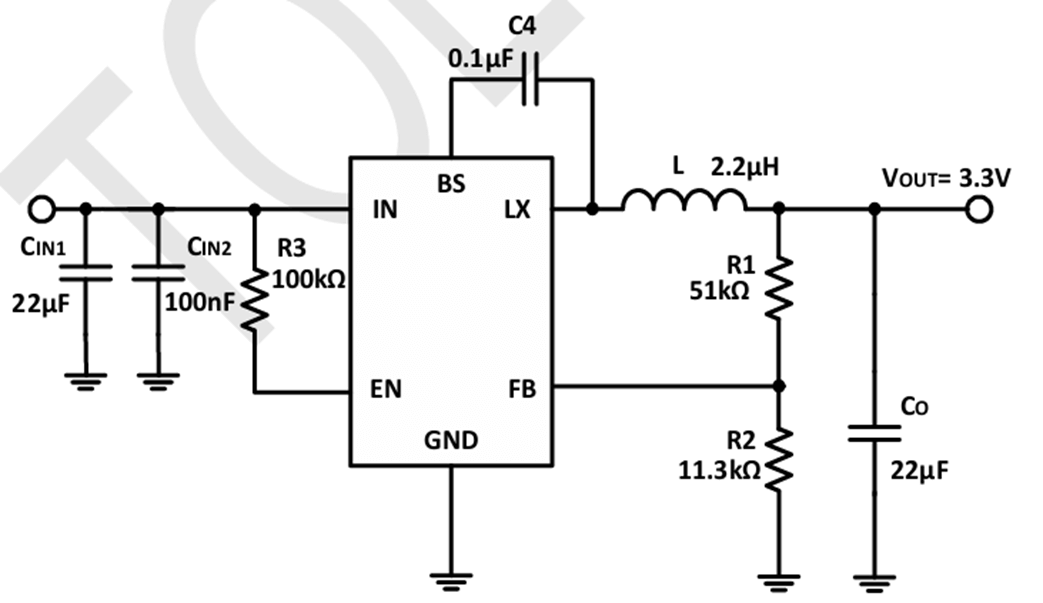

（2）TMI3281 同步降压、高效率、高占空比 中压DCDC
- 高效率：在5V电压下最高可达95%
- 电压范围3.5-18V，1MHz开关频率
- Hiccup模式的输出短路保护，降低温升
- 内置19V OVP保护，3.5V低启动电压
- 最大占空比可达96%，适用于2节锂电池转5/3.3V的应用

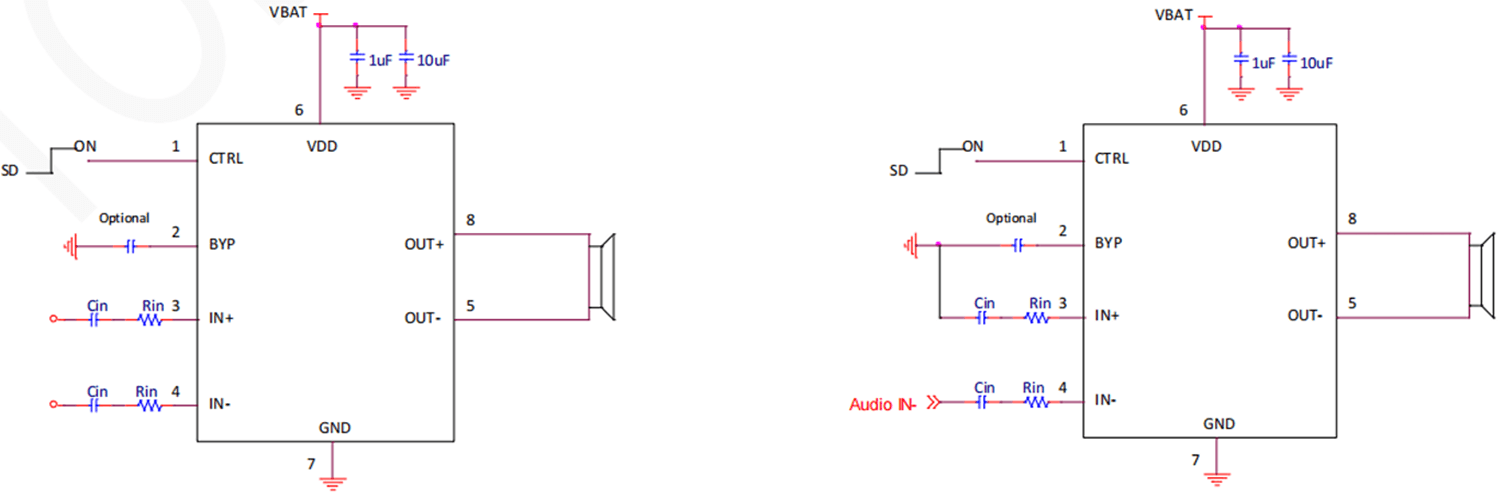

（3）TMS8010/8020单通道3W系列Class-D Audio AMP
- 宽输入电压范围：2.5V to 6.0V
- 3.2W@10%THD输出，4Ω负载，5V电源
- 支持Class AB 输出
- 超低噪音，低功耗Shutdown Current <1μA
- 大信号不削波，软驱动抑制EMI
- 具有短路保护、过压保护功能
（4）TMI3181A/D 超低功耗 低压DCDC
- 工作电压2.5-7V，耐压高至10V，输出电流可达1A，Vout电压最低可到0.6V
- OVP保护点7.4V（适用于四节满电干电池）
- 0.1~20mA小电流时，效率高达80％以上
- 静态电流：3uA，超低功耗
（5）STI3508C 高效率 低纹波Boost
- 2.5-5.5V输入电压范围
- 1.2MHz工作频率
- 2.5A开关限流
- 高效率，12V输出效率80%以上
